标题MACS-HOLLiAS系统在300MW机组上的应用
技术领域电源
行业电力
简介
内容



严惟震 柏毅辉 王远辉 黄建勇



1  机组系统概况



    黔北发电厂4×300MW 3号机组主设备锅炉为东方锅炉厂生产的DG1025/18.2-Ⅱ15型亚临界、中间一次再热的自然循环锅炉，双拱型单炉膛，呈“W”型火焰燃烧，尾部双烟道结构，采用烟气挡板调节再热汽温，固态排渣，平衡通风，半露天布置的全钢架结构燃煤锅炉。制粉系统采用双进双出磨煤机正压直吹式制粉系统，每台炉配有4台BBD-4062型双进双出钢球磨煤机，８台电子称重式变频调速给煤机；燃烧器共24只，前后拱各12只；风烟系统配有2台动叶可调轴流式送风机、2台静叶可调轴流式引风机、2台离心式一次风，空气预热器为2台三分仓回转式空气预热器。汽轮机为东方汽轮机厂生产的N300-16.7/537/537-8型亚临界中间再热、两缸两排汽凝汽式汽轮机，给水系统使用了２台50%MCR的汽动给水泵和1台50%MCR带液力偶合器的电动调速给水泵。发电机为东方电机厂生产的QFSN-300-2-20型，系三相两级同步、同轴交流励磁，水、氢、氢冷却方式的发电机。DCS采用北京和利时系统工程股份有限公司（以下简称为和利时公司）生产的MACS-HOLLiAS系统，工程由西南电力设计院设计。



    本台机组使用的MACS-HOLLiAS分散控制系统是首次在300MW机组上使用，系统有MCS、SCS、ECS、FSSS、DAS、BPS共六个控制功能。系统还实现同IDAS（远程I/O）、电气6kV监控系统、大屏幕显示系统、锅炉吹灰控制系统、DEH、MEH、SIS等通信，其中与锅炉吹灰系统和大屏幕显示系统通信是双向的。



2  系统配置及功能划分

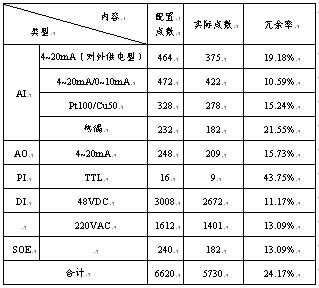

表1  3号机组及公用系统的物理点配置

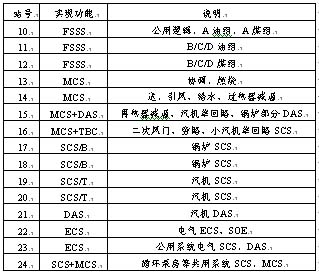

表2  3号机组及公用系统的控制站功能分配



    黔北电厂3、4号机组均采用MACS-HOLLiAS系统，工程共分为3个域，其中3号机组为1#域，4号机组为2#域，3号、4号机公用系统和循环水泵房远程I/O为0#域，工程操作界面3号机操作1#域，4机号操作2#域。公用系统0#域可以在3号机操作也可以在4号机操作。系统总共提供现场控制机柜28台、端子柜28台、服务器柜6个、配电柜2个、继电器柜3个、接地柜1个、操作台10个、打印台4个。HMI设备有操作员站10台、历史站2台、系统服务器6台、工程师站2台、72”大屏幕站2套、通讯站8台（实现同两台机组的IDAS、电气6kV监控系统、锅炉吹灰控制系统、DEH、MEH等通信）、SIS网关机2台、24口网络交换机16台、GPS设备1套。每台单元机组配置13对冗余控制器，控制的对象为电动机88台，各类阀门、加热器等设备441个，调节设备165个，断路器、快切装置等电气设备67个，并可通过通讯控制88个吹灰器和7个电动门。公用系统配置2对冗余控制器带46个I/O模块，分别用于监控两台机组的电气公用部分和机、炉公用部分；DCS总计控制对象为1 750个。
