无刷直流电机驱动器 BL-0408

厂商：北京和利时系统工程有限公司
  发布时间：08-06-04 14:50

技术特点

    24V～48V直流供电
    起停及转向控制
    过流、过压及堵转保护
    测速信号输出
    故障报警输出
    外部模拟量调速
    制动快速停机


电气性能（环境温度Tj = 25℃时）

供 电 电 源

直流24V~48V，容量0.2KVA

额 定 功 率

最大100W（依所选电机确定）

额 定 转 速

依所选电机确定

额 定 转 矩

依所选电机确定

调 速 范 围注1

100RPM~额定转速

速度变动率对负荷注2

±1%以下（额定转速 ）

速度变动率对电压

±1%以下（电源电压±10%，额定转速无负载）

速度变动率对温度

±2%以下（25℃~40℃额定转速无负载）

绝 缘 电 阻

在常温常压下＞100MΩ

绝 缘 强 度

在常温常压下0.5KV，1分钟


    注1：以空载额定电压和匹配本公司电机下测得。
    注2：空载和额定负载下的稳速误差。

使用环境及参数

冷却方式

强制风冷

使用环境

场合

尽量避免粉尘、油雾及腐蚀性气体

温度

0℃ ~ +45℃

湿度

＜ 80%RH，无凝露，无结霜

震动

5.9m/s2Max

保存温度

-20℃ ~ +65℃

体积

142×87×46mm

重量

0.52Kg

功能及使用

  • 面板示意图

  • 调速方式

        本驱动器提供以下二种调速方式，用户可任选一种

        内部电位器调速：逆时针旋转驱动器面板上的电位器，电机转速减小，顺时针则转速增大，用户使用另一种调速方式时必须将电位器设于最小状态；

        外部输入调速：将外接电位器的两个固定端分别接于驱动器的“S+”和“S-”端，将调节端接于“AVI”端，即可使用外接电位器(10K)调速，也可以通过其他的控制单元（如PLC、单片机等）输入模拟电压到“AVI”端，实现调速（相对于S-），“AVI”的接受范围为直流0V~10V对应电机转速为0~3000转/分；

  • 电机运行/停止控制（R/S）

        通过控制端子“R/S”相对于“S-”的通、断可以控制电机的运行和停止。当“R/S”与端子“S-”断开时电机运行，反之电机停止。使用运行/停止端控制电机停止时，电机为自然停车，其运动规律与负载惯性有关。

  • 电机正/反转控制（DIR）

        通过控制端子“DIR”与端子“S-”的通、断可以控制电机的运转方向。当“DIR”与端子“S-”不接通时，电机顺时针运行（面对电机轴），反之则电机逆时针方向运转；为避免驱动器的损坏，在改变电机转向时应先使电机停止运动后再操作改变转向，避免在电机运行中进行运转方向操作。

  • 制动停机（BRK）

        通过控制端子“BRK”与端子“S-”的通、断可以控制电机的制动停机。当“BRK”与端子“S-”断开时电机运行，接通时电机快速制动停止。制动停机比自然停机快，具体停机时间与用户系统的负载惯量有关。因制动停机对电气和机械均有冲击，如无特殊停机要求，应采用自然停机。

  • 电机转速信号输出（SPEED）

        驱动器通过端子SPEED~S-（见图1）为用户提供与电机转速成比例的脉冲信号，脉冲幅度为5V。每转脉冲数=6×电机极对数，SPEED 频率（Hz）=每转脉冲数×转速（转/分）÷60。例：5 对极电机，每转30 个脉冲，当电机转速为500 转/分时，端子SPEED 的输出频率为250Hz。

  • 驱动器故障（ALARM）

        驱动器内部出现过压或过流时，驱动器进入保护状态，驱动器将自动停止工作，电机停止运行，ALARM输出低电平信号（见图2），驱动器上的红灯亮，只有将驱动器断电才能解除报警。发生此故障，请检查接线是否正确，电源电压是否过高。

    端子说明

    端子标记

    端 子 定 义

    功
    率
    端
    子

    DC+、DC-

    驱动器直流电源输入端子。DC24V~48V

    U、V 、W

    与电机连接。务必将驱动器的U、V、W端子与电机的U、V、W对应连接。错误的接线将导致电机工作异常，甚至损坏驱动器和电机。线长不允许超过5米 ,霍尔线与电机线应分开布线。注：接入端子的引线必须使用U型插头

    霍
    尔
    端
    子

    S+、S-
    SA、SB、SC

    电机霍尔信号端子。务必将驱动器的S+、S-、SA、SB、SC端子与电机的S+、S-、SA、SB、SC 对应连接，错误的接线将导致电机工作异常，甚至损坏驱动器和电机。线长不允许超过5米，霍尔线与电机线应分开布线。另外霍尔信号电源S+、S-除说明书中明确所述用途之外，不得作为它用


    信
    号
    输
    入

    AVI

    外部模拟量调速端子。标准产品中调节范围0~10V对应0~3000转/分

    F/R

    电机正/反转控制端子

    R/S

    电机运行/停止控制端子

    BRK

    制动控制端

    输
    出

    ALARM

    驱动器故障信号输出端子

    SPEED

    驱动器速度信号输出端子

    典型接线图

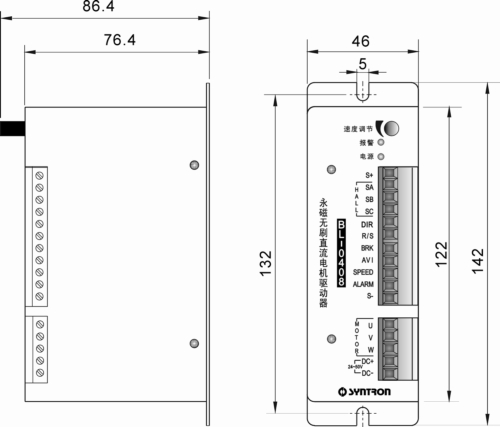

    外形尺寸 单位：mm
